Fronius

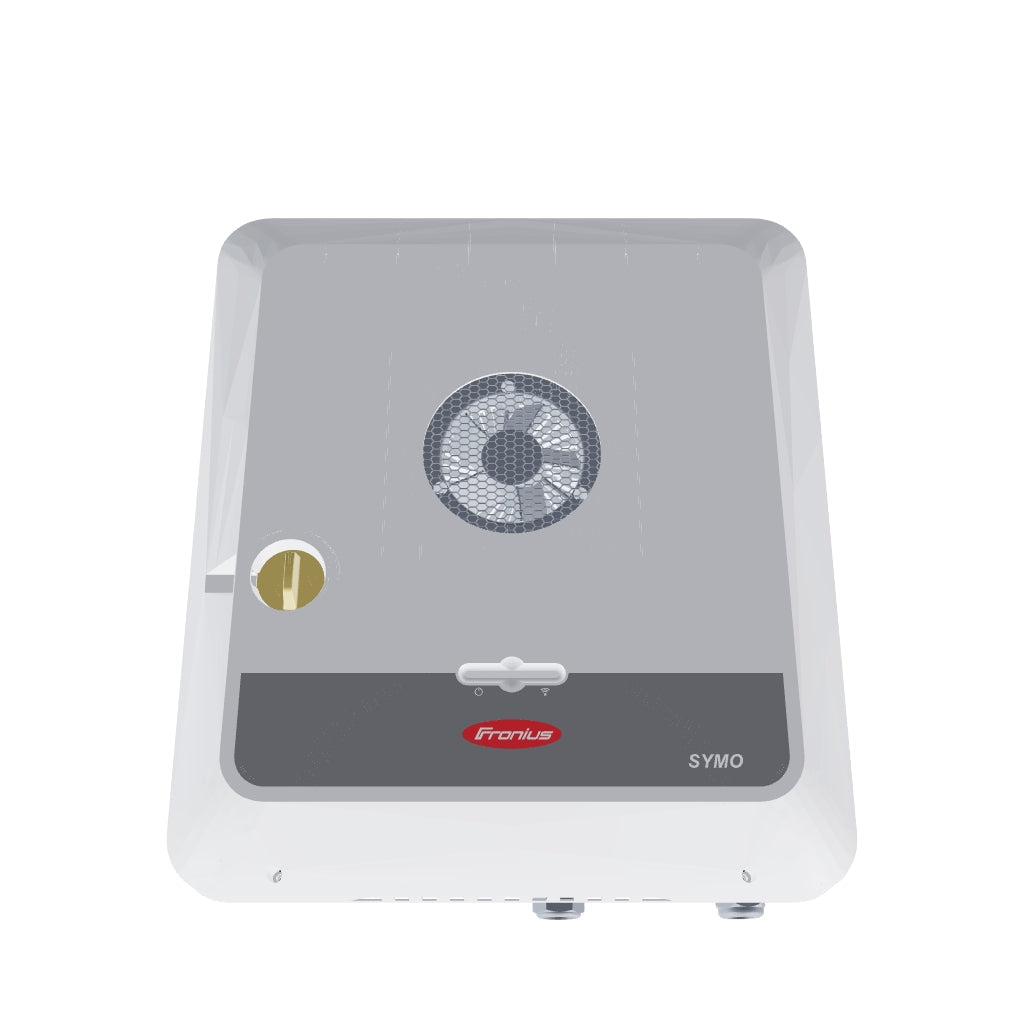

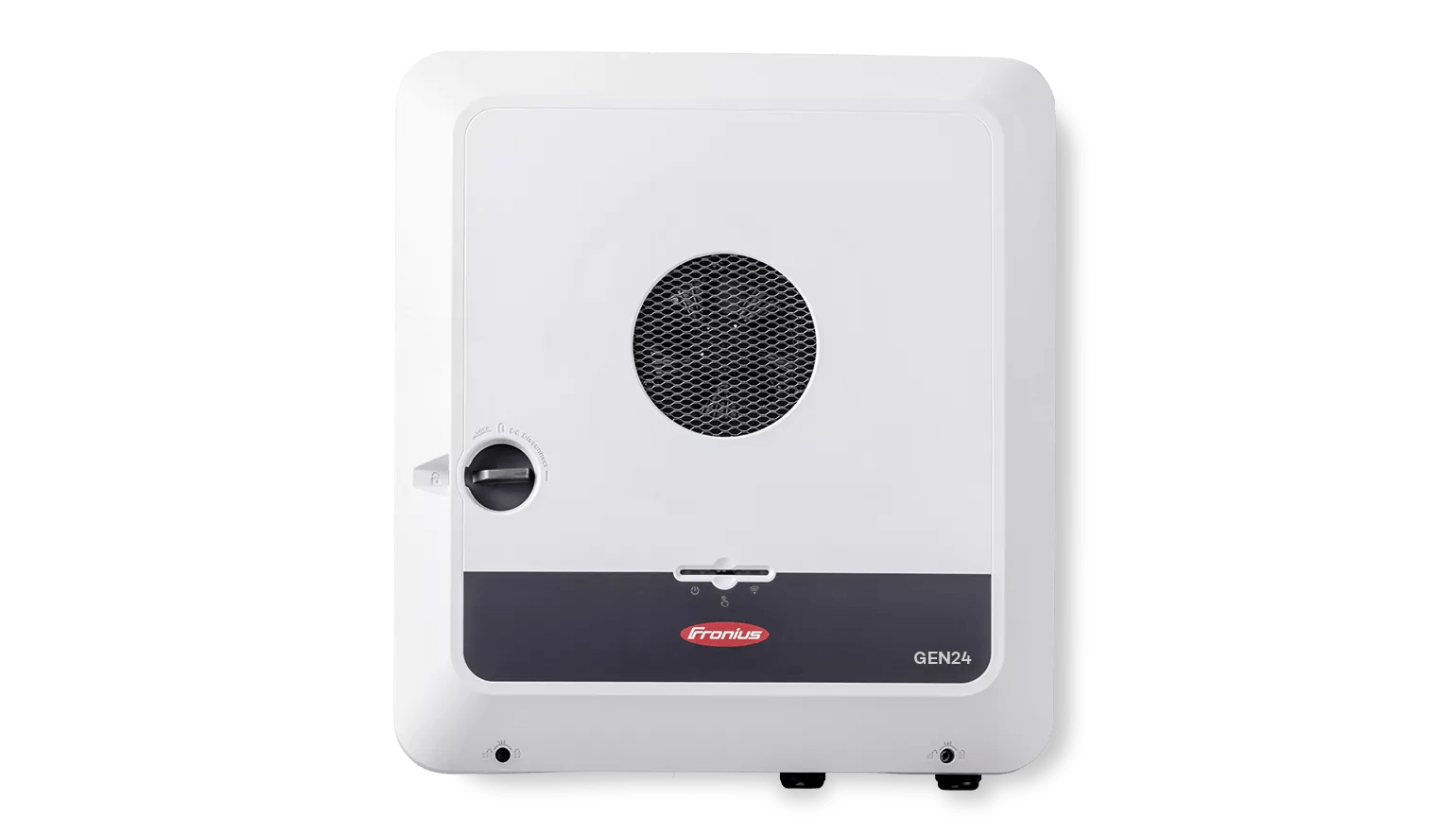

Fronius Symo GEN24 12.0 Plus SC Hybrid-Wechselrichter
Fronius Symo GEN24 12.0 Plus SC Hybrid-Wechselrichter
Normaler Preis
CHF 2,949.00
Normaler Preis
CHF 3,750.00
Verkaufspreis
CHF 2,949.00
Grundpreis
/
pro
Inkl. MwSt.
voraussichtlich wieder verfügbar ab KW11
Verfügbarkeit für Abholungen konnte nicht geladen werden
Der neue Top-Wechselrichter für private PV-Anlagen
Der dreiphasige Hybrid-Wechselrichter Fronius GEN24 Plus SC ist das ideale Herz für private PV-Anlagen. Der Fronius GEN24 Plus SC bietet mit PV Point eine integrierte Basisnotstromversorgung oder sogar eine umfassende Notstromlösung durch die Anschlussmöglichkeit eines Batteriespeichers.
Der Hybrid-Wechselrichter Fronius GEN24 Plus SC ermöglicht durch die Nutzung eines Batteriespeichers die Energieselbstversorgung für Strom, Wärme, Kälte und E-Mobilität. Damit verfügt Fronius GEN24 Plus SC mit Full Backup auch über eine Notstromlösung, die selbst 3-phasige Verbraucher – beispielsweise Wärmepumpen– versorgt. Dank Multi Flow Technology ermöglicht der Hybrid-Wechselrichter sogar im Notstrommodus parallele Energieflüsse im System.
Was ist der Unterschied zwischen dem Fronius GEN24 SC und dem Fronius GEN24 Plus SC?
Funktion | GEN24 | GEN24 Plus |
Notstromvariante - PV Point (OP) | ja | ja |
Batterieanbindung | optional erhältlich | ja |
Notstromvariante - Full Backup | optional erhältlich | ja |
Eingangsdaten
Anzahl MPP-Tracker | 2 |
---|---|
Max. PV-Eingangsleistung | 12,36 kW |
Max. Eingangsstrom (Idc max)
|
28 / 14 A |
Max. Kurzschlussstrom Modulfeld*
|
40 / 20 A |
DC Eingangsspannungsbereich (Udc min - Udc max)
|
80 - 1000 V |
Einspeisung Startspannung (Udc start)
|
80 V |
Nominale Eingangsspannung (Udc,r)
|
610 V |
Nutzbarer MPP-Spannungsbereich | 80 - 800 V |
Anzahl DC-Anschlüsse | 2/1 |
Min. MPP Spannung ( U mpp min) | 295 V |
Max. MPP Spannung ( U mpp max) | 800 V |
Max. PV-Generatorleistung (Pdc max) |
Ausgangsdaten
AC-Nennleistung (Pac,r)
|
12 kW |
---|---|
Max. Ausgangsleistung (Pac max)
|
12 kVA |
Max. Netzbezugsleistung | 12 kVA |
AC-Ausgangsstrom (Iac nom)
|
17,4A at 230Vac / 18,2A at 220Vac |
Max. AC-Ausgangsstrom | 18,5 A |
Netzanschluss (Uac,r)
|
3~NPE 400/230, 3~NPE 380/220 V |
AC Spannungsbereich (Umin - Umax)
|
154 - 280 V |
Frequenz (fr)
|
50 / 60 Hz |
Frequenzbereich (fmin - fmax)
|
45 - 66 Hz |
Klirrfaktor | <3% @Pnom (230/400VAC 50Hz) |
Leistungsfaktor (cos φac,r)
|
0,7-1 ind./cap. |
Notstrom | 3~NPE 400 V / 230 V |
Nom. AC-Ausgangsstrom (380VAC) | 18,2 A |
Nom. AC-Ausgangsstrom (400VAC)
|
17,4 A |
Ausgangsdaten PV Point
Nom. Ausgangsleistung | 3000 VA |
---|---|
Nom. AC-Ausgangsstrom (Iac max) | 13 A |
Max. Umschaltezeit PV-Point | 15 s |
Max.Umschaltezeit Full Backup | 10 s |
Frequenz im Notstrombetrieb | 53 Hz |
Batterieanschluss
Anzahl DC-Eingänge | 1 |
---|---|
Max. Eingangsstrom (Idc max)
|
22 A |
Max. AC-Ladungsleistung (abhängig von angeschlossener Batterie) | 11682 W |
Min. DC-Eingangsspannung | 160 V |
Max. DC-Eingangsspannung | 531 V |
Allgemeine Daten
Störemissionsklasse | B |
---|---|
Abmessung / Breite | 529 mm |
Abmessung / Höhe | 595 mm |
Abmessung / Tiefe | 180 mm |
Gewicht | 22,75 kg |
Gewicht inkl. Verpackung | 28 kg |
Schutzart | IP66 |
Schutzklasse | 1 |
Überspannungskategorie (DC / AC) 1)
|
2 / 3 |
Nachtverbrauch | <10 W |
Wechselrichterkonzept | Trafolos |
Kühlung | Geregelte Luftkühlung |
Montage | Innen- und Außenmontage |
Umgebungstemperatur-Bereich | -25°C - +60°C |
Zulässige Luftfeuchtigkeit | 0 - 100 % |
Max. Höhe über dem Meeresspiegel | 3000m / 4000m (uneingeschränkter / eingeschränkter Spannungsbereich) |
Anschlusstechnologie DC PV | 3x DC+ und 3x DC- push-in Federzugklemmen 2,5 - 10 mm² |
Anschlusstechnologie DC Batterie | 1x BATT+ und 1x BATT- push-in Federzugklemmen 2,5 - 10 mm² |
Anschlusstechnologie AC | 5 polige AC push-in Federzugklemmen 1,5 - 10 mm², 3 polige Notstrom push-in Federzugklemmen 1,5mm² - 10mm², 5x PE Schraubklemmen 2,5 - 16 mm² |
Notstromfunktionen | PV Point, Full Backup 4) |
Kompatible Batterien 6)
|
BYD Battery-Box Premium HVS/HVM 5) & LG FLEX |
Geräuschemissionen | 47 dB(A) |
Wirkungsgrad
Max. Wirkungsgrad (PV - Stromnetz) | 98,2 % |
---|---|
Europäischer Wirkungsgrad (ƞEU) | 97.0 / 97.9 / 97.5 (295Vdc / 610Vdc / 800Vdc) |
ƞ bei 5 % Pac,r 3)
|
93.0 / 95.4 / 93.2 (295Vdc / 610Vdc / 800Vdc) |
ƞ bei 10 % Pac,r 3)
|
95.9 / 97.1 / 96.0 (295Vdc / 610Vdc / 800Vdc) |
ƞ bei 20 % Pac,r 3)
|
96.8 / 98.0 / 97.4 (295Vdc / 610Vdc / 800Vdc) |
ƞ bei 25 % Pac,r 3)
|
97.1 / 98.1 / 97.5 (295Vdc / 610Vdc / 800Vdc) |
ƞ bei 30 % Pac,r 3)
|
97.2 / 98.1 / 97.6 (295Vdc / 610Vdc / 800Vdc) |
ƞ bei 50 % Pac,r 3)
|
97.4 / 98.2 / 97.8 (295Vdc / 610Vdc / 800Vdc) |
ƞ bei 75 % Pac,r 3)
|
97.3 / 98.0 / 97.8 (295Vdc / 610Vdc / 800Vdc) |
ƞ bei 100 % Pac,r 3)
|
97.0 / 97.9 / 97.6 (295Vdc / 610Vdc / 800Vdc) |
Schutzeinrichtungen
DC-Isolationsmessung | Ja |
---|---|
Überlastverhalten | Arbeitspunktverschiebung, Leistungsbegrenzung |
DC-Trennschalter | Ja |
DC Verpolungsschutz | Ja |
Schnittstellen
WLAN / 2x Ethernet LAN | Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON) |
---|---|
6 digitale Ein-/ Ausgänge + 6 digitale Eingänge | Anbindung an Rundsteuerempfänger, Energiemanagement |
Notausschaltung (WSD) | Ja |
Datalogger und webserver | Integriert |
2x RS485 | Modbus RTU SunSpec (Drittanbieter) / Fronius Smart Meter, Batterie, Fronius Ohmpilot |
FUSSNOTEN ZU DEN TECHNISCHEN DATEN
1) Nach IEC 62109-1. Optionaler nachrüstbarer Überspannungsschutz DC SPD Typ 1+2 für 2 MPP-Tracker unter folgender Artikelnummer erhältlich: 4,240,313,CK.
2) Uneingeschränkter / eingeschränkter Spannungsbereich.
3) Gemessen bei Udc,r.
4) Abhängig von angeschlossener Batterie.
5) Ausgenommen BYD Battery-Box Premium HVM 8.3.
6) Abhängig von der länderspezifischen Zertifizierung und Verfügbarkeit.
7) Die aktuellen Zertifikate finden Sie unter www.fronius.com/symo-gen24-plus-cert
* Isc pv = Isc max ≥ Isc (STC) x 1,25 gemäß z.B.: IEC 60364-7-712, NEC 2020, AS/NZS 5033:2021.
